汽（火）車、船用裝卸車鶴管（裝卸臂）正確安裝方法是什么?汽車裝卸鶴管的安裝的正確安裝方法、火車裝卸鶴管的安裝的正確安裝方法、船用裝卸鶴管的安裝的正確安裝方法（附裝車鶴管安裝原理圖）。

　　汽車裝卸鶴管的安裝,汽車裝卸鶴管的安裝的正確安裝方法（附裝車鶴管安裝原理圖）：

汽車裝卸鶴管的安裝的正確安裝方法（裝車鶴管安裝原理圖）

　　（1）安裝時應參照工作圖，從回轉器至吸油口，從下而上的順序進行，最后安裝平衡器。

　　（2）安裝平衡器時，先將升降臂抬至約60°傾角，將平衡器兩側的銷軸裝入掛鉤內，然后將平衡器拉桿的雙耳對準升降器外殼上的單耳，裝上銷軸，再插入開口銷防脫落。

　　（3）調整平衡力時，先將升降臂置于水平位置，擰下平衡器尾部端蓋，若鶴管有自由下降趨勢，用套筒板手?jǐn)Q緊螺桿；若鶴管有上升趨勢，則松開螺桿。直至鶴管升降在-15°～60°范圍內能停穩為止。

　　（4）密閉室錐帽位置可視裝卸車實況作一定量調整。

　　（5）安裝過程中，應采取必要的安全措施，防止發生意外事故，確保人身安全，設備安全。

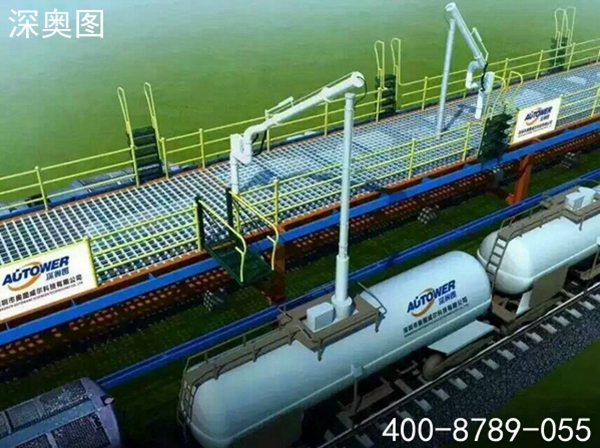

　　火車鶴管是專門用于火車棧橋與火車槽車之間傳輸液態石化工介質的專用設備，適合火車槽車裝卸各種油品、及其它化工產品。火車鶴管的安裝與汽車鶴管不同，火車裝卸鶴管的安裝方法（附裝車鶴管安裝原理圖），以下是火車鶴管的安裝注意事項：

火車裝卸鶴管的安裝的正確安裝方法（裝車鶴管安裝原理圖）

　　（1）棧橋上與鶴管連接處應配有與鶴管相應的標準法蘭盤，法蘭盤距軌面高度為3.7～4.0米。

　　（2）裝配時，應參照工作圖，從基礎回轉器至垂直鋁管，自下至上順序安裝，最后安裝平衡器。

　　（3）安裝平衡器時，先將輸油臂抬至約60°，將平衡器兩側之銷軸裝入掛鉤內，然后將平衡器一端拉桿之雙耳對準升降回轉器外殼上的單耳，裝上銷軸，再裝上開口銷。

　　（4）調整平衡力時，將輸油器置于水平狀態，擰下平衡器尾端端蓋，即可見調節螺桿。如鶴管有自由下降趨勢，則用套筒扳手?jǐn)Q緊螺桿，如鶴管有自有上升升趨勢，則松開螺桿，直至鶴管輸油臂存-5°～60°范圍內能停穩為止。

　　（5）安裝過程中應采取必要的安全措施，防止發生意外事故，確保人身，設備的安全。

火車鶴管使用及保養：

　　（1）牽引鶴管（流體裝卸臂）對位時，應用力均勻，避免撞擊。

　　（2）作業完畢后，應將鶴管推回棧橋固定，以免發生意外事故，并將輸油臂升至至約60°的位置，使用平衡器處于放松狀態。

　　船用裝卸車鶴管（裝卸臂）的正確安裝方法（附裝車鶴管安裝原理圖）：

船用裝卸鶴管的安裝的正確安裝方法（裝車鶴管安裝原理圖）

　　1.管線排凈，用氮氣置換，確保卸船臂已排空。

　　2.松開連接爪。

　　3.拆卸法蘭連接螺栓。

　　4.裝回接頭出盲法蘭，并旋緊連接爪。

　　5.收回接頭支腿。

　　6.拔下裝卸臂（鶴管）下面瑣緊手柄上的止回栓。

　　7.拉動纜繩，裝卸臂（鶴管）繞立柱轉動，使水平復位，再拉動下輪盤纜繩使內臂復位，最后拉動外臂纜繩收回外臂。

　　8.確認水平，內臂外臂鎖緊自動瑣定，將外臂軟繩系牢。
